kurdoa电磁换向阀的"通"与"位"
*."通"和"位"的概念
"通"和"位"是换向阀的重要概念。不同的"通"和"位"构成了不同类型的气动换向电磁阀。
“位”是指换向阀的阀芯的位置个数，也就是说这个阀有几种工作状态。例如二位阀或三位阀是指有两个或三个不同的工作位置。
“通”是指换向阀本体上的有各不相同且与系统中不同油管相连接的接口个数。不同油道之间只能通过阀芯移位时阀口的开关来沟通。例如三通阀或四通阀是指换向阀工作时，阀体有三个或者四个油口，也就是说这个阀是三通阀或者四通阀。
二."通"和"位"的表示方法
"几位"表示的是换向阀有几种工作状态。通?？梢杂么矸宓恼叫胃鍪硎尽＠缍环Щ蛉环г谕几Ｉ暇突嵊辛礁龌蛉稣叫?。
"几通"则可以以换向阀常态位置上的正方形上有几个点和箭头线还有T线相交的总个数来确定。
三.图形符号含义
1.用方框表示换向阀的工作位置，有几个方框就表示有几个位。
2.方框内的箭头表示油路处于接通状态，但箭头方向不*定表示油流动的实际方向。
3.用"T" 表示油路是不通的。
4.方框外部有几个点就表示是几通。
5.换向阀进油口通常以P表示，回油口以T表示，卸油口以L表示。
6.绘制换向阀系统图时，油路通?；嬖诔Ｌ环娇蚰?。
7.换向阀有两个及以上位置时，必然有*个常态位，即阀芯未受到操纵力时的位置。二位阀常态位为靠近弹簧的方框，三位阀常态位为中间方框。
四、.换向阀命名示例

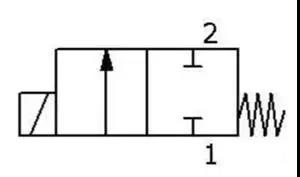

1.两位两通
1.

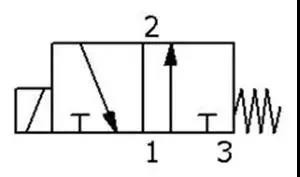

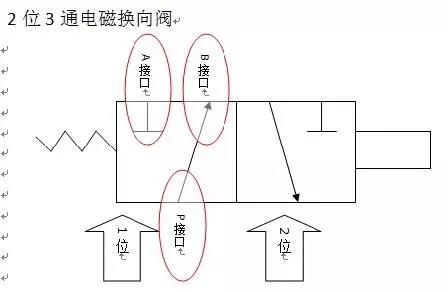

2.两位三通阀

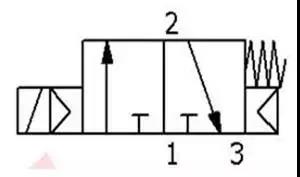

3.两位三通阀

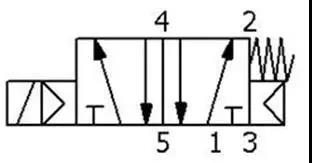

4.两位五通阀

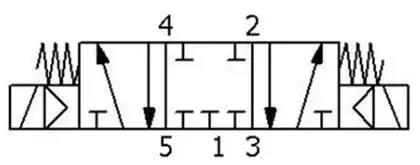

5.三位五通阀
